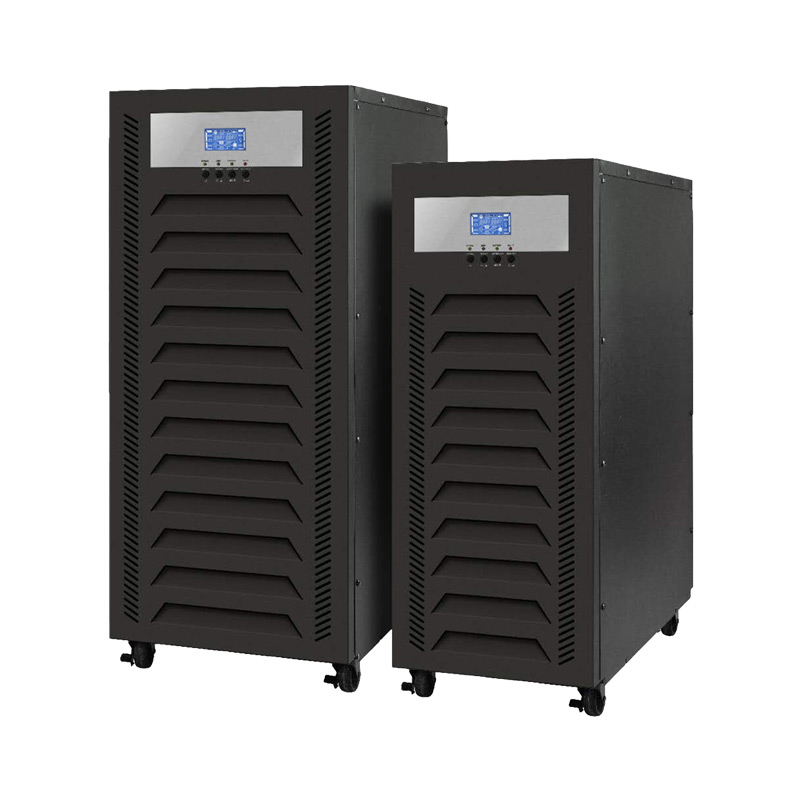

BN高频系列120~200KVA塔式UPS
功率范围：
120KVA-200KVA
工作方式：
三进三出在线式
120KVA-200KVA
工作方式：
三进三出在线式
- 产品规格表
- 产品特性
- 应用领域
- 曲线图片
| 型号 | BN33120KL | BN331600KL | BN33200KL | ||||
| 容量 | 120KVA/96KW | 160KVA/144KW | 200KVA/160KW | ||||
| 输入 | |||||||
| 电压范围 | 90-500VAC(3相)70%负载，305-478VAC(3相)100%负载 | ||||||
| 频率范围 | 40Hz~70Hz, | ||||||
| 功率因素 | ≥0.99at100% 负载 | ||||||
| 输出 | |||||||
| 电压 | 380VAC | ||||||
| 电压范围 | ±1% | ||||||
| 频率范围(同步范围) | 46Hz～54Hz@50Hz系统,56Hz～64Hz@60Hz系统 | ||||||
| 频率范围(电池模式) | 50Hz±0.1Hz或60Hz±0.1Hz | ||||||
| 功率因数 | 0.8 | ||||||
| 过载 | 100%~110%时10分钟,110%~130%时1分钟,>130%:1秒钟 | ||||||
| 电流峰值比 | 3:1max | ||||||
| 谐波失真 | ≤2%@100%线性负载;≤4%@100%非线性负载 | ||||||
| 切换时间 | 市电⇔ 电池 | 0ms | |||||
| 逆变⇔ 旁路 | 0ms(锁相失败，＜4ms） | ||||||
| 逆变⇔ ECO | <10ms<> | ||||||
| 效率 | |||||||
| 市电模式 | 95.50% | ||||||
| ECO模式 | 98.00% | ||||||
| 电池模式 | 93.00% | ||||||
| 电池 | |||||||
| 长延机(电池节数出厂可更改) | 型号 | 依用途而异 | |||||
| 数量 | ±16~20节（可调） | ||||||
| 充电电流 | 12A | 16A | 16A | ||||
| 充电电压 | ±13.65VDC*N±1%（N=16~20) | ||||||
| 显示说明 | |||||||
| LCD | 10”触碰式彩色显示屏，通过图像直观显示 负载大小，电池容量，市电模式，电池模式，旁路模式，故障指示等，可通过屏幕显示菜单调整输出电压，频率，旁路使能，ECO功能，充电电流，放电时间等。 | ||||||
| 物理特性 | |||||||
| 长延机 | 尺寸，深X宽X高(mm) | 1000×430×1200 | 1000×600×1200 | 1000×600×1200 | |||
| 净重(kgs) | 200 | 260 | 275 | ||||
| 环境条件 | |||||||
| 操作温度 | 0～40℃ | ||||||
| 操作湿度 | ＜95%且无结露情形 | ||||||
| 操作海拔高度 | <1000m<> | ||||||
| 噪音 | ＜75dB @1Meter | ||||||
| 管理 | |||||||
| 智能型RS-232或USB | 支援Windows®2000/2003/XP/Vista/2008、Windows®7/8、Linux和MAC | ||||||
| 选配SNMP | 支持由SNMP管理员和网络浏览器进行电力管理 | ||||||
| 以上参数仅供参考，若有变动以实物为准，规格若有变更不再另行通知。 | |||||||
*电压输入范围190-520V，能适用恶劣的电网环境。
*频率支持50/60HZ自适应。
*具备ECO节能模式。
*标配EPO。
*负载适应性强，过载与短路能力强。
*输入电压与频率范围，适应恶劣电网环境，适应各种燃油发电机接入。
*输入功率因数高达0.99，输入谐波电流小于4%，整机效率大于94%，绿色环保，高效节能。
*电池节数(32-40节可调)可根据需求现场设置。
*数字化环流控制技术，并机可靠性极高，并机可共用电池，降低成本。
*DSP全数字化控制，实现了整流、逆变、充电、放电各个功率变换环节全部数字化控制。
*智能化电池管理方案，延长电池使用寿命。
*智能化系统自诊断方案，丰富的故障记录，大容量的历史记录存储空间。
*全正面维护，节省安装空间。
*好的人机界面，配大屏幕液晶触摸屏与控制键盘，信息量丰富。
*可选配SNMP卡、MODBUS卡、AS400卡，提供多种监控方式。机器默认标配RS232接口。
适用于金融、通信、安防、办公、机房、动力等各个领域
